Новые технологии в области воспроизведения звука всегда не однозначны. Они часто напоминают бога, вернувшегося к нам из древнего Рима, бога Януса. И в наше время — это древнее божество одним своим лицом смотрит в недалекое будущее, где его манят собой смартфоны, планшеты и потоковое аудио. А вторым лицом он оглядывается назад, туда, откуда все это начиналось, а ведь то аналоговое прошлое просто невозможно себе представить без ламповых технологий. И его невозможно никуда деть, ведь оно прекрасно.
И сегодня мы поговорим о знаменитом бренде Ayon, который занимается выпуском ламповой техники и расположился недалеко от Вены, которая признана родоначальницей вальса, а ведь именно он, как никто другой, способен каждому вскружить голову. И это не пустая игра слов, у вас действительно закружится голова, как только вы познакомитесь с красавцем Ayon Triton III в его черном облачении, похожем на смокинг. Ведь этот Triton – усилитель А-класса, который относится к третьему поколению. Специально для того, чтобы оптимизировать пути прохождения сигнала и увеличить скорость взаимодействия тракта его конструкция была преобразована крайне сильно.
Оглядев новое изделие австрийской фирмы Ayon, даже твердокаменный аудиофил подумает не о резисторах-трансформаторах, а о свече на столике в шикарном ресторане, вороном смокинге сомелье и серебряных ведерках для шампанского.

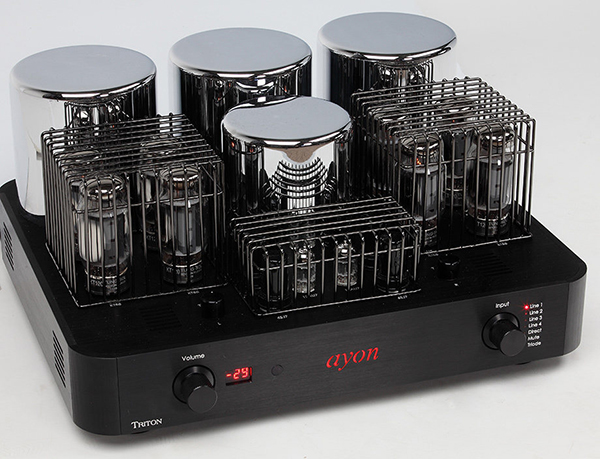

Теперь П-образная боковая панель алюминиевого корпуса очень надежно защищает схемы от внешних помех. На передней части корпуса красуется шикарный подсвеченный логотип изготовителя, также там расположились: ручка регулирования громкости и окошечко флуоресцентного дисплея, вместе с поворотным переключателем для выбора входов, а рядом с ними светодиодные индикаторы входа и режима работы – одним словом все компактно и ничего лишнего. На задней панели красуются три ассиметричные и один балансный вход – всего четыре регулируемых входа, еще там есть и один нерегулируемый. А значит этим усилителем можно воспользоваться даже для даже для того, чтобы озвучивать фронтальные каналы систем домашнего кинотеатра, где регулировка громкости осуществляется при помощи AV-процессора. Безусловно, встроены отдельные клеммы для колонок на 4 и 8 Ом. Также если вы настоящий аудио-любитель или вы пользуетесь LP-проигрывателем, то вас порадует, что здесь есть возможность переходить от заземления «звездой» к двухконтурной схеме, еще имеется возможность самому вручную регулировать ток смещения на выходных лампах.

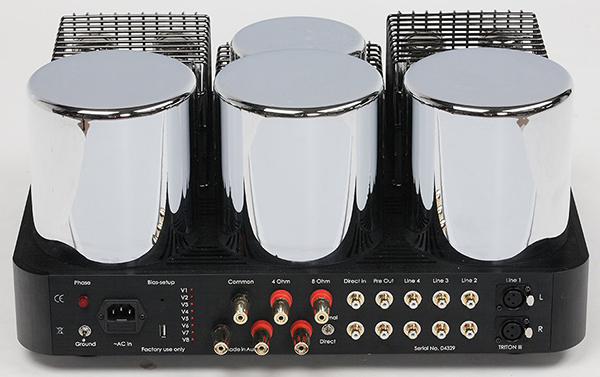

Тыловая панель «Тритона» является зоной не только коммутации несимметричного и балансного сигнала, но и настройки — здесь расположен индикатор фазы питающего напряжения (если он светится красным, поменяйте полярность вилки в розетке питания) и регулятор тока смещения ламп.

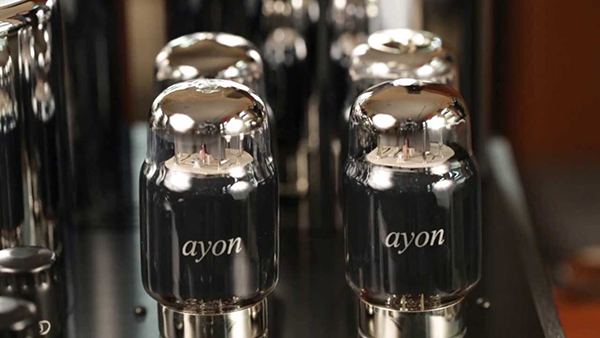

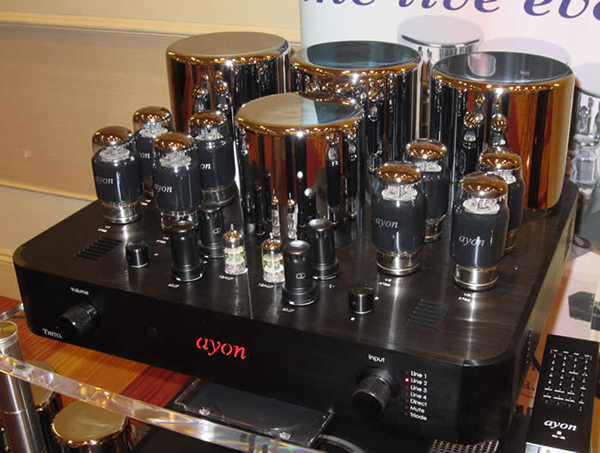

Еще немного слов о важной, я бы даже сказал главной, рабочей зоне, а это верхняя панель на усилителе. Тут вы найдете восемь лучевых пентодов КТ120, четыре двойных триода 12AU7 и два пентода 6Ж8. Стоит отметить, что в «Тритонах», которые являются предшественниками этого, на месте последних стояли также лампы 12AU7, он они не удовлетворяли разработчиков чистотой звука, а именно при обрабатывании сигналов с высокой амплитудой, но экспериментальным путем было доказано, что при включении в данную схему триодов 6Ж8 происходит меньшее искажение. А значит мы имеем три каскада, которые функционируют в двухтактном режиме: инвертиующий, состоящий из триодов 12AU7, катодный повторитель с пентодами 6Ж8 и на четырех пентодах КТ120 заключительный выходной каскад. Также к каждому из плеч выходного каскада параллельно подключены по две лампы класса А. Это сделано потому, что так достигается легкое, быстрое и безболезненное переключение между триодным и пентодным режимами, поскольку позволяет сохранять постоянной фазу входного сигнала. Как работает каждый из режимов? Когда аппарат работает в триодном режиме с помощью сопротивления экранирующая сетка на выходной лампе и анод взаимодействует с обмоткой выходного трансформатора, таким образом, пентод трансформируется в триод, понижая мощность до 70 Вт в канале, преобразуя таким образом спектральный канал в ламповый, при этом становится явной вторая гармоника. Если же мы говорим о пентодном или тетродном варианте, то он работает в таком режиме: исключительно и только аноды ламп входят во взаимодействие с обмоткой на выходном трансформаторе, при этом достигается максимальная мощность – по 120 Вт на каждом канале. Специально для этого на верхней панели устройства есть два переключателя и для каждого из каналов можно отдельно выбрать режим, в котором он будет работать. И это еще один приятный сюрприз для больших почитателей музыки, ведь те, кто разрабатывал этот «Тритон» не приемлют никаких бескомпромиссных решений.
Специально для того, чтобы выходные лампы смогли работать на линейном участке усилительной кривой создатели даже были готовы применить схему, в которой, имеется нулевая отрицательная обратная связь, а также низкий импеданс и высокие токи. Для того, чтобы срок действия ламп был как можно более долгим сюда встроен алгоритм плавного включения, действующий на микропроцессорной схеме, которая рассчитывает оптимальный ток смещения. При перегрузках включается особая схема, специально предусмотренная для этой цели и сделанная создателями – она продлевает жизнь как непосредственно лампам, так и всему усилителю. Она сделана очень профессионально и не содержит ни буферных каскадов, ни повторителей, поскольку они могут внести некоторые искажения, обусловленные вмешательством фаз.
Мы уже немного говорили о тех громадных усилиях, которые были приложены, чтобы минимизировать путь прохождения сигнала. А сейчас пришло время, чтобы отметить, насколько качественные детали использовались при создании этой машина – это разделительные конденсаторы быстрого действия, Neutrik/Swiss, клеммы XLR и объемные акустические клеммы с позолотой, цоколи используются только те, что имеют качественное тефлоновое покрытие и произведены известными фирмами, в них есть бериллиево-медные контакты, в которые устанавливаются лампы. Платы печатные, имеющие позолоченные дорожки, а разводка между платами сделана кабелем, сделанного из такого материала, как медно-серебряный композит матричной структуры. Не маловажным фактором является и то, что соединены они не при помощи пайки, а через особые разъемные соединения, что становится очень важно при необходимости ремонта.
Особо пристальное внимание стоит уделить блоку питания, который был значительно улучшен в сравнении с теми, что использовались ранее в «Тритонах». Здесь были поставлены специальные трансформаторы, дросселя и фильтры, которые позволяют выходным каскадам, несмотря на то, что они используют крайне мощные сигналы, не влиять разлагающе на цепи входов. Также были аннулированы фазовые помехи, что было осуществлено благодаря тому, что в фильтре питания применены элементы не с не с индуктивным, а с активным сопротивлением. Естественно, что при этом значительно падает КПД, но его компенсировали тем, что установили накопительные конденсаторы большего объема. Что, в свою очередь, увеличивает скорость действия блока питания и теперь он отдает более сильный ток в работу. Естественно, каждый канал на усилителе запитан своим личным трансформатором, он издает еле слышный звук и изолирован экранирующим кожухом.
Самая важная часть в ламповом усилителе – это, естественно выходной трансформатор. Конкретно в данной схеме трансформаторы применяются широкополосные, низко-импедансные. Так, что, если вы решите воспроизвести широкомасштабный бас, то колонка с легкостью получит от трансформатора ток, большого объема. А, если вы решите воспроизводить высокочастотные сигналы с крутейшими фронтами, то и тут – никаких проблем.
Паспорт рекомендует проигрывать музыку в два этапа. Первый – предварительный, предполагает работу усилителя негромко в течении 5-8 часов. Второй этап – завершающий, при котором можно наслаждаться довольно динамичной музыкой на среднем уровне громкости в течении 30-50 часов. Мы тестировали его на протяжении 12 часов, впрочем, как и всегда, так сказать по привычке. Однако и при этом времени использования мы осознали, что проектировщики выжали из него все возможное и невозможное. Инженеры фирмы Ayon с легкостью достигли поставленных перед ними целей. Что это значит? В режиме пентода Triton ничем не уступал нашему транзисторному усилителю класса High End с отдельным блоком питания, который мы используем в лаборатории.
А на сколько бесподобно он выдавал бас в наши внушительные напольные колонки, что создавалось впечатление, что вокруг нас началось землетрясение. Каждый звуковой образ усилитель обрабатывал с такой тщательностью, что просто завораживало слух, и при этом не чувствовалось форсирования на низких частотах. Поэтому мы его решили протестировать на самом сложном и, при этом, нашем любимом текстовом диске Audiophile Voices. И с ним он справился просто восхитительно. Как превосходно был слышен хор, так и голос Ната Кинг Коула с его богатыми обертонами и особое пришепетывание Шарлотты Рэмплинг звучали просто идеально. Высокие частоты также не приглушались, а ниспадали на нас, словно хрустальные капельки нежного дождя ранней весной.
Когда мы переключали усилитель в триодный режим, то мы сильно сомневались, поскольку рассчитывали на то, что произойдет потеря управления басами и снижение макродинамики. Это и произошло, когда мы заставили его работать с «тугими» АС, чувствительностью около 87 дБ. Но при работе с «резвыми» громкоговорителями все кардинально поменялось: динамика осталась такой же энергичной, басы не потеряли своей целостности, а вот все остальные инструменты заиграли с особым чувством, глубиной и изяществом, сцена углубилась и расширилась. Вокал стал более сдержанным, в нем чувствовалось меньше агрессии, но чувство разлаженности и не полной комплектации не появилось. А вот звук стал более объемным, трехмерным и появилось желание на этой системе посмотреть какой-то Jurassic Park 3D. Так что это целая современная аудиомифилогия: все преимущества ламповых схем и виртуозное воспроизведение глубоких басов. Так, что бог моря Тритон мог бы гордиться тем, кто носит с гордостью его имя.
Немного о результатах измерений и технических характеристиках Ayon Triton III
Из графика АЧХ видно линии почти параллельны (красная линия – триодный режим, синяя – пентодный, розовая – в режиме Direct). Однако, при условии того, что входной сигнал одинаковый, но в режиме пентода на выходе он сильнее на 4 дБ, в отличие от триодного. Как вы видите, значения имеют форму линии, а сильное падение начинается только на частоте выше 40 кГц, а это позволит в полной мере наслаждаться записями, сделанными в высоком разрешении. При измерении мощность мы, конечно, были изрядно расстроены. Дело в том, что при обычных нагрузках она не дотянула до указанной в паспорте примерно на 20%. Да и коэффициент демпфирования тоже был маловат, а это означает, что при подборе акустики стоит быть очень внимательными.
